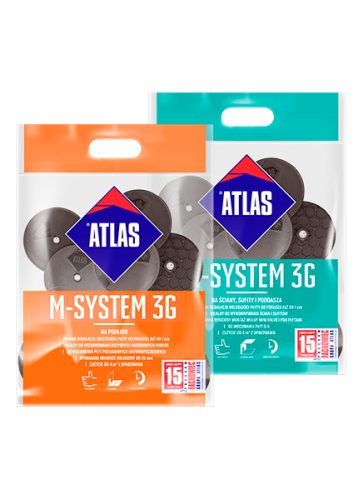

ATLAS M-system 3G

Łączniki do mocowania płyt budowlanych WIM PLATTE na ścianach i sufitach. Do mocowania płyt GK na ścianach, sufitach, poddaszach oraz płyt OSB na podłogach.

W skład zestawu wchodzą - opakowanie worek foliowy:

• talerze montażowe - 21 szt.
• śruby fi 6,5 kl.8,8 - uniwersalne (do podłoży betonowych i drewna) - 21 szt.
• tuleje (kołki rozporowe) L50 - 21 szt.
• wkręty oksydowane 3,5x25 - 84 szt.

Opakowanie zbiorcze: 1 karton zawiera 15 worków

CECHY PRODUKTU:

• szybki system mocowania płyt budowlanych WIM PLATTE, g-k i OSB,
• płynna regulacja dystansu już od 1 cm oraz kąta nachylenia obudowy,
• pozwala na łatwą niwelację krzywizn i nierówności podłoży,
• pozwala na łatwą zabudowę instalacji WOD-KAN w łazienkach,
• pozwala na łatwą zabudowę instalacji elektrycznej,
• do montażu sufitów płaskich w szerokim zakresie dystansowania, wielopoziomowych,
• do montażu podłóg podniesionych na podkładach, legarach i belkach stropowych,
• rekomendowany do zabudowy szachtów, poddaszy itp.,
• umożliwia jednoczesny montaż izolacji termicznej, akustycznej, paroizolacji,

Opis:

Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na:

• ścianach,
• sufitach,
• poddaszach,
• podłogach (o obciążeniach eksploatacyjnych do max. 4 kN/m2).

Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz i na zewnątrz pomieszczeń:

• okładzin ściennych i sufitowych z płyt gipsowo-kartonowych - wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych),
• ściennych i podłogowych płyt włóknisto-cementowych - kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm,
• ściennych i sufitowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 12,0-25,0 mm,
• podłogowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 22,0-25,0 mm.

System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele. Jest idealnym rozwiązaniem do wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, ukształtowanych pod skosem, itp.

Główne właściwości:

• Łatwy w montażu - mocowanie punktowe umożliwia wykonywanie prac (montaż łączników talerzykowych i płyt okładzinowych) przez jedną osobę
• bardzo szybki postęp prac – mocowanie pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów, w których należy zamocować łączniki oraz do przykręcenia płyty do talerzyków przy użyciu stalowych wkrętów
• płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia (±27°) – dystans płyt od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 14-200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do ponad 500 mm. Umożliwia montaż okładzin z płyt pod kątem (max ±27°)
• podłoże (zarówno mineralne, jak i drewniane) do mocowania ATLAS M-systemu 3G powinno być stabilne i nośne. Nie wymaga prac przygotowawczych: wyrównania, skucia spękanych wypraw tynkarskich, gruntowania, itp. – system umożliwia precyzyjny montaż płyt na bardzo nierównych lub spękanych wyprawach tynkarskich, w miejscach występowania uskoków ścian, itp.
• możliwość korekty geometrii ścian w przypadku występowania narożników wklęsłych lub wypukłych o kącie innym niż 90° – łączniki mogą być stosowane jako element uzupełniający w przypadku klejenia płyt g-k do podłoży o bardzo dużych nierównościach (>20 mm). Mogą być wtedy osadzane lokalnie w miejscach występowania największych nierówności, bez konieczności wykonywania tzw. podklejek,
• możliwość bezkolizyjnego rozprowadzenia instalacji elektrycznych, wodnych i kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią okładziny z płyt - w przypadku istniejącego orurowania lub okablowania, dają możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania,
• możliwość łączenia ATLAS M-system 3G z:
  - technologiami tradycyjnymi, takimi jak sufity tynkowane tynkiem gipsowym,
  - elementami sufitów dwu- lub więcej poziomowych, montowanych na bazie łączników 120 PP, 120 ZN lub 120 N,
  - płytami mocowanymi na systemach stelażowych
• kompensowanie naprężeń – dzięki punktowemu mocowaniu pojedynczych płyt; płyty po zaszpachlowaniu tworzą sztywną tarczę, co eliminuje występowanie dalszych naprężeń pomiędzy nimi i zapobiega powstawaniu rys na połączeniach; tarcza jest oddylatowana w stosunku do okładzin sąsiednich ścian oraz sufitu, mając swobodę odkształceń,
• szybki montaż elementów obudów z płyt gipsowo-kartonowych - obniżanych sufitów na części ich powierzchni, elementów obudów na ścianach pomieszczeń, itp. Mogą być szybko montowane na wyznaczonych obszarach ścian i sufitów, sąsiadujących z wykończonymi już wcześniej wyprawami tynkarskimi, stanowiąc uzupełnienie wykończenia wnętrz,
• szybki montaż posadzek na istniejących podłogach bez konieczności prowadzenia prac rozbiórkowych, z pominięciem mokrych etapów prac i przerw technologicznych - bez dodatkowego obciążenia konstrukcji stropów,
• możliwość zredukowania odległości pomiędzy poszyciem a podłożem do 1 cm - co pozwala na zminimalizowanie strat kubatury pomieszczenia,
• wygoda i bezpieczeństwo w transporcie oraz składowaniu, ograniczenie transportu pionowego materiałów – niewielkie wymiary gabarytowe elementów systemu umożliwiają jego transport samochodami osobowymi, co nie jest możliwe w przypadku rozwiązań stelażowych; elementy nie blokują powierzchni składowej w pomieszczeniach, mogą być przechowywane na ograniczonej powierzchni na zewnątrz lub w samochodzie,
